Интегрированный RJ45 + двухэтажный USB, 1G, со светодиодами
Интегрированный RJ45 (также известный как MagJack) — это соединитель сетевого порта, в корпусе которого объединены сетевой трансформатор, синфазный индуктор и светодиодный индикатор. Он позволяет значительно упростить проектирование, сэкономить место на печатной плате и улучшить характеристики ЭМС.
Описание
маркер
Подробное описание
Интегрированный RJ45 (также известный как MagJack) — это соединитель сетевого порта, в корпусе которого объединены сетевой трансформатор, синфазный индуктор и светодиодный индикатор. Он позволяет значительно упростить проектирование, сэкономить место на печатной плате и улучшить характеристики ЭМС.
Проще говоря, это альтернатива традиционному «раздельному решению» (розетка RJ45 + внешний трансформатор).
Сравним их ключевые различия:
● Интегрированный (MagJack): трансформатор встроен, характеристики ЭМС оптимизированы на заводе. Позволяет сэкономить 30–50% площади печатной платы, однако ток PoE ограничен внутренним сечением провода (обычно 720 мА / 1 А и выше), стоимость одного порта несколько выше (примерно на 2–5 юаней). Подходит для серийной продукции, такой как потребительские маршрутизаторы и камеры с PoE до 30 Вт.
● Раздельный (внешний трансформатор): требуется самостоятельно проектировать разводку трансформатора, что предъявляет высокие требования к квалификации разработчика. Занимает большую площадь платы, но позволяет свободно выбирать сильноточные трансформаторы (для PoE++ 60 Вт / 90 Вт), итоговая стоимость несколько ниже. Подходит для сценариев с высокой мощностью питания или необходимостью внешней защиты от импульсных перенапряжений в промышленности.
⚙️ Ключевые параметры выбора
Если принято решение использовать интегрированное решение, критически важны следующие параметры:
● Соответствие скорости: необходимо строго соответствовать скорости PHY-чипа (100 Мбит/с / 1 Гбит/с / 2,5G / 5G / 10G), обязательно сверяться с документацией на PHY.
● Токовая нагрузка PoE: для 15,4 Вт выбирать не менее 350 мА; для 30 Вт — не менее 720 мА; для 60 Вт и выше — не менее 1 А. Если мощность превышает 90 Вт, рекомендуется отказаться от интегрированного решения и использовать раздельную схему.
● Скрытые нюансы: обязательно проверять схему подключения центрального отвода (управление по напряжению или по току) и полярность светодиодов (общий анод или общий катод). Несоответствие может привести к отсутствию индикации или ошибочному срабатыванию.
В каком изделии вы планируете использовать этот компонент? Требуется ли поддержка PoE? Сообщите конкретный сценарий, и я помогу определить, подходит ли интегрированное решение, а также подскажу ключевые моменты выбора.
Интегрированный RJ45 + двухэтажный USB, 1G, со светодиодами
130045-00811_4ULBA1S804-YD4
| Количество портов | RJ45/Двойной USB |
| Тип соединителя | Боковой ввод, защёлка сверху |
| Монтаж | В отверстия |
| Длина (мм) | 27,50 |
| Ширина (мм) | 19,00 |
| Высота (мм) | 30,55 |
| Скорость передачи данных | 10/100/1000BASE-T |
| PoE | Нет |
| Светодиоды/Световод | Жёлтый/Оранжевый, Зелёный |
| EMI-пружинные контакты/Прокладка | Нет |
| Рабочая температура | 0℃ ~ +70℃ |
связаться с нами
Сопутствующие популярные продукты
Однопортовый, горизонтальный, USB3.0, медный экранирующий корпус, синий пластиковый корпус, для поверхностного монтажа, пайка оплавлением
Однопортовый, горизонтальный, USB3.0, медный экранирующий корпус, синий пластиковый корпус, для поверхностного монтажа, пайка оплавлением
24PIN Одноканальный 2.5G сетевой трансформатор для монтажа в отверстия, 60 Вт PoE
Ключевое преимущество Ethernet-трансформаторов в том, что они являются «невидимыми защитниками», обеспечивающими стабильную, безопасную и высокоскоростную связь сетевого оборудования. Несмотря на малозаметность, они играют ключевую роль в передаче сигнала, защите устройств и электропитании.

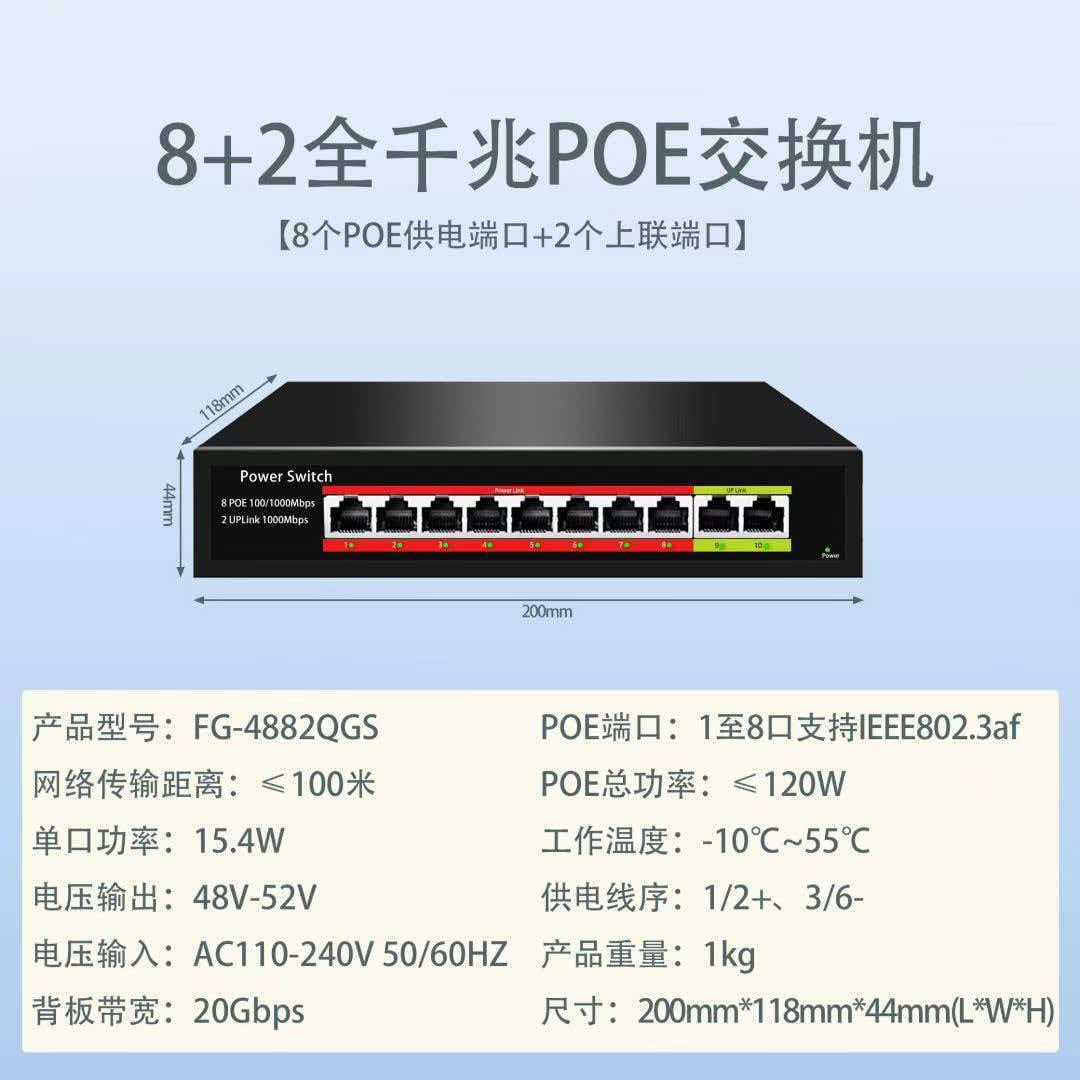

Коммутатор 100 Мбит/с / гигабитный коммутатор / коммутатор 2.5G / коммутатор 10G
Коммутатор идентифицирует устройства на основе MAC-адресов, путём автоматического обучения формирует таблицу коммутации и обеспечивает адресную пересылку кадров данных, а также изоляцию доменов коллизий.
24PIN Одноканальный гигабитный сетевой трансформатор для поверхностного монтажа, 60 Вт PoE
Ключевое преимущество Ethernet-трансформаторов в том, что они являются «невидимыми защитниками», обеспечивающими стабильную, безопасную и высокоскоростную связь сетевого оборудования. Несмотря на малозаметность, они играют ключевую роль в передаче сигнала, защите устройств и электропитании.
QSFP28 Кейдж в сборе с интегрированным коннектором, с верхним отверстием, скорость 28 Гбит/с, 2×1, с пресс-фит монтажом, со световодом
QSFP28 Кейдж в сборе с интегрированным коннектором, с верхним отверстием, скорость 28 Гбит/с, 2×1, стековый, с пресс-фит монтажом, со световодом
DSFP Соединитель, скорость 28 Гбит/с, 22PIN, шаг выводов 0,8 мм, для поверхностного монтажа
DSFP Соединитель, скорость 28 Гбит/с, 22PIN, шаг выводов 0,8 мм, для поверхностного монтажа

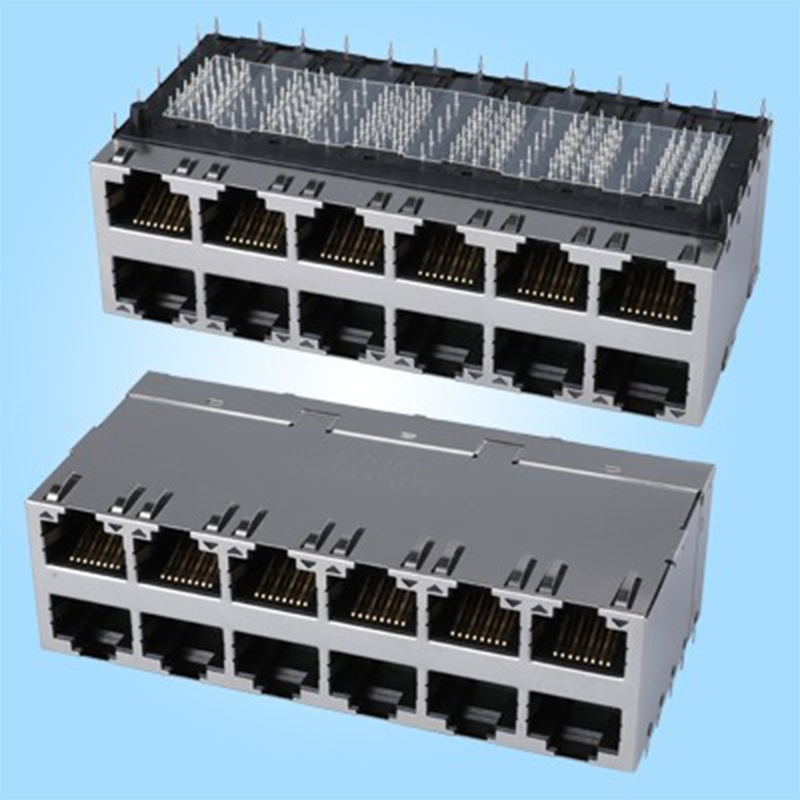

2×6 Интегрированный RJ45, с пресс-фит монтажом, 10G, со световодом и EMI-пружинными контактами
